Isolert hull aluminium PCB
  • Isolert hull aluminium PCB - 0 Isolert hull aluminium PCB - 0
  • Isolert hull aluminium PCB - 1 Isolert hull aluminium PCB - 1
  • Isolert hull aluminium PCB - 2 Isolert hull aluminium PCB - 2

Isolert hull aluminium PCB

Isolert hull aluminium PCb Siden metallkjerne aluminium er en leder, kan ikke DIP-komponenter festes. Isolert hullteknologi er løsningen på denne problem-metallkjerne PCB-produksjonsprosessen.

Send forespørsel

produktbeskrivelse

Isolert hull aluminium PCB

Isolert hull aluminium PCB

Isolert hull aluminium PCb Siden metallkjerne aluminium er en leder, kan ikke DIP-komponenter festes. Isolert hullteknologi er løsningen på denne problem-metallkjerne PCB-produksjonsprosessen.
Isolert hull aluminium PCb-materiale er laget av aluminiumsplate (5052) + dielektrisk lag + kobberlag. Isolert hull aluminium PCB er forskjellig fra enkeltsidig aluminium substrat PCB ved at aluminiumet er forhåndsboret, hullet er fylt med epoksyharpiks, og det dielektriske laget og kobberlaget er laminert på det. Det er hovedsakelig praktisk for DIP-komponenter å passere gjennom gapet i aluminiumet for å opprettholde elektrisk isolasjon. Aluminiumskjernen kan tillate elektriske tilkoblinger og isolerte gjennomgående hull, som kalles Isolert hull aluminium PCb.

Strukturen til isolert hull aluminium Pcb er vist i figuren nedenfor:

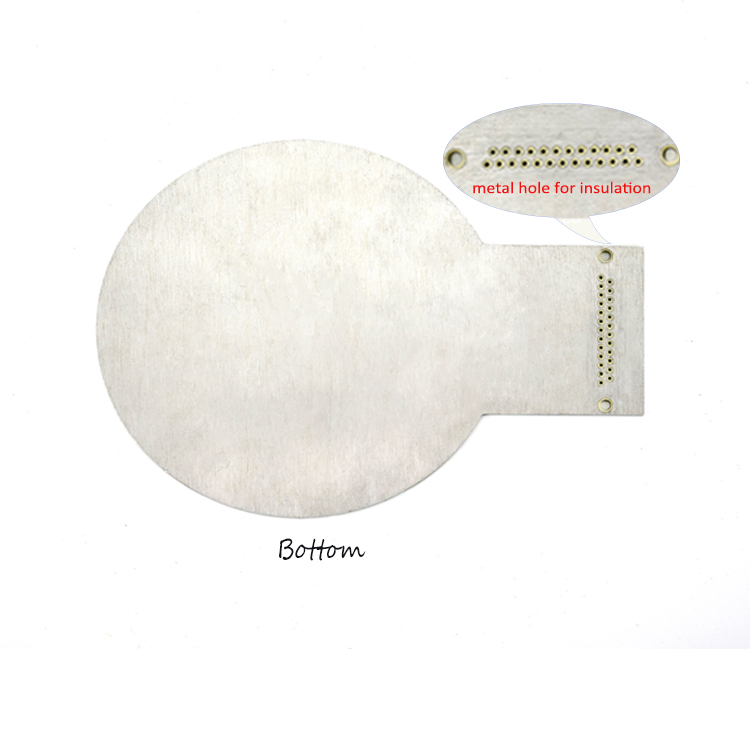

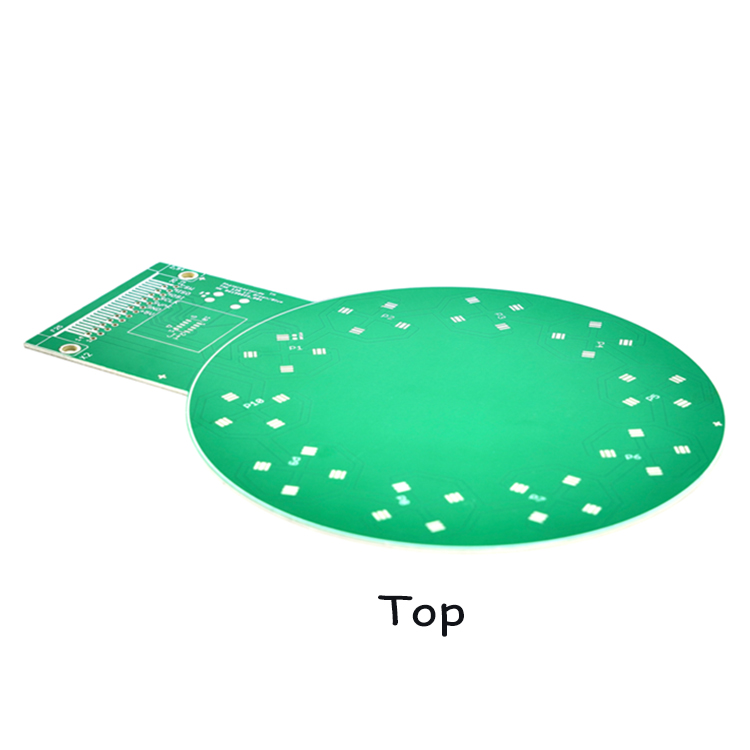

Skjematisk diagram av forsiden og baksiden av det isolerte hullet Aluminium Pcb Productï¼



Isolasjonshull Aluminium PCb-produkter og produksjonsprosess Produksjonsinstruksjoner

Substrat Aluminium (5052)
Antall lag 1L
Tykkelse (mm) 0,8MM~5,0MM (±10%)
Termisk ledningsevne (dielektrisk lag) 0,8/1,5/ 2,0/3,0 W/m.K.
Kobberfolietykkelse (um) 35/70/105/140um
Loddemaske farge hvit/svart/matt svart/rød/grønn/blå/matt grønn
Karakterfarge hvit/svart/oransje/rød/blå
Formingsmetoder CNC gonger, CNC V-skjæring, formforming, laserskjæring og fresing
Inspeksjonsprøve AOI; høyhastighets flygende sonde; E-test; Spenningstest
Overflatebehandlingsprosess HASL FRI BLY DNIG OSP
Leveringstid 4-5 dager.

Anledninger for bruk av isolerte hull aluminium PCb-produkter:

Automotive LED-lys, medisinsk utstyr, mekanisk utstyr, DIP-emballasje.

Fordeler med isolerte hull aluminium PCb-produkter:

Lang levetid, effektiv varmeavledningsytelse, stabil, bredt bruksområde.

FAQ

Q1. Er du en produsent? Har du en fabrikk?
Svar: Vi er en profesjonell produsent av trykte kretskort i mer enn 12 år. Vi har fabrikker, og du kan se bildene av våre fabrikker.
Q2. Kan jeg få PCB-prøver gratis? Er det mulig å sende gratis?
Svar: Ja, vi kan gi deg gratis PCB-prøver etter å ha snakket og bekreftet alle detaljene. Men vi tilbyr ikke gratis frakt, hvis du kjøper mange produkter, vil vi gi deg noen rabatter.
Q3. Gjør du OEM?
Svar: Ja. Vi er en produsent av trykte kretskort. Vi har fabrikker og dedikert automasjonsutstyr for hele PCB-prosessen, som er nøyaktig inspisert og sendt.
Q4. Hvordan håndtere kvalitetsproblemet til den mottatte PCB?
Svar: Før PCB-produksjon arrangeres, vil vårt prosjekt levere produksjonsmateriell og EQ til kunden for bekreftelse i henhold til kundens gerber, og forsendelsen vil bli 100% presisjonstestet. Hvis det er et kvalitetsproblem, fyller vi på materialet gratis til kunden.
