1-lags PCB i aluminium

Metal Core PCB

Du kan være trygg på å kjøpe Jiubao 1 Layer Aluminium Pcb fra vår fabrikk. Det trykte kretskortet med metallkjerne er et sammensatt trykt kretskort som består av et metallsubstrat, et isolerende mediumlag og et kretskobberlag. Metallmatrisen er vanligvis aluminium, jern, kobber, invar kobber, wolfram-molybden-legering, etc. Varmespredningen til metallsubstratet er høyere enn for det kobberkledde laminatet. Varmespredningen til metallsubstratet er relatert til tettheten og varmeledningsevnen til dets isolerende lag. Jo tynnere isolasjonslaget er, desto høyere varmeledningsevne. Det isolerende laget er vanligvis modifisert epoksyharpiks, polyfenyleneter, polyimid osv. Tykkelsen på det isolerende laget er 50 μm-200 μm. Kretslagene består av kobberlag. Tykkelsen på metallplaten er 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm og 5,0 mm. I likhet med rigid-flex trykte kretskort kan metallbaserte trykte kretskort deles inn i enkeltsidige, dobbeltsidige og flerlags, og er en spesiell variasjon av trykte kretskort. Metal PCB er også kjent som metallkjerne PCB, MCPCB, IMS (isolert metallsubstrat), metallkledd PCB.

Kobberkledd laminat på basis av aluminium
Jernbase kobberkledd laminat
Kobberbase kobberkledd laminat
Stålbase kobberkledd laminat

Generelt kobberkledd laminat med metallbase
Flammehemmende metallbase kobberkledd laminat
Høy varmebestandig metallbase kobberkledd laminat
Høy varmeledningsevne metallbase kobberkledd laminat
Ultra-høy termisk ledningsevne metallbase kobberkledd laminat
Høyfrekvent, mikrobølgetype metallbase kobberkledd laminat
Flerlags metallbase kobberkledd laminat

en). Karakteristikk av aluminium: termisk ledningsevne på 237 W/(m·K), moderat pris, akseptabelt og mye brukt.
b). Egenskapene til kobber: den termiske ledningsevnen er 384 W/(m·K), kostnaden er for høy, og den brukes til produkter med høy verdiøkning.
c). Karakteristikk av sølv: termisk ledningsevne 429 W/(m·K),
d). Egenskaper til jern: termisk ledningsevne 80W/(m·K),
e). Egenskaper for stål: termisk ledningsevne 40W/(m·K),

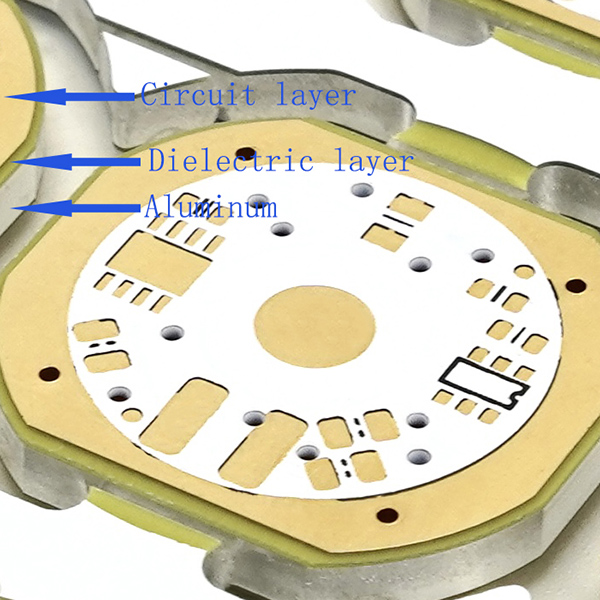

Et metall-PCB består av et lag av kobberfolie, et dielektrisk lag og et metalllag.
· Circuit kobberlag: Kobberlaget som brukes er tykkere enn vanlig CCL (1oz-10oz). Tykkere kobberlag betyr større strømføringsevne.
· Dielektrisk lag: Det dielektriske laget er et termisk ledende lag med en tykkelse på ca. 50μm til 200μm. Den har lav termisk motstand, varmeoverføring og isolasjon.
· Metalllag: Det tredje laget er et metalllag, bestående av aluminium eller kobber, som har høy varmeledningsevne.

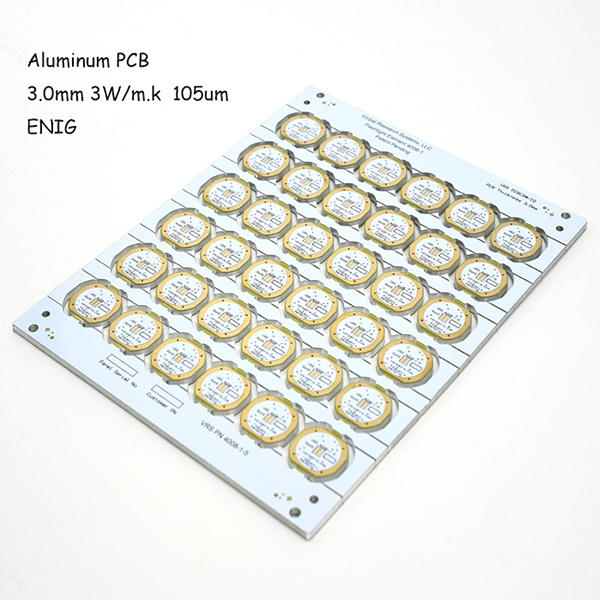

1-lags aluminiumssubstrat produktintroduksjon:

1-lags kretskort i aluminium er et kretskort i aluminium; 1-lags aluminiums-PCB er delt inn i tre lag: aluminium, isolasjonslag og kobber. Aluminium er for varmeavledning, det isolerende laget er for varmeoverføring og isolasjon, og kobber er for elektrisk ledningsevne. 1-lags aluminium PCB har generelt trykte kretser på den ene siden og glatte trådløse kretser på den andre siden. De vanligste kretsene i aluminium på markedet er 1-lags kretser i aluminium. Oversiden er kretsen, og undersiden er koblet til skallet eller termisk lim for varmeavledning. 1-lags aluminium PCB erstatter den tidligere FR4 og PCB glassfiberplaten, som er sterk og høyprofilert, har god varmeavledning, er ikke lett å bryte og har god produktstrukturfleksibilitet. Jiubao Technology er en produsent med metallkjerne PCB-produksjonsprosess, et komplett sett med high-end presisjonsutstyr 7S produksjonsverksted fra materialmating til ferdig produktemballasje, bruker høykvalitets eliteteamledelse og har et sterkt profesjonelt team engasjert i kretskort produksjon , Det er mange fremragende ingeniører og profesjonelle ledere. Det er en profesjonell aluminiums-PCB-produsent med stor skala, komplett utstyr, streng ledelse og overlegen kvalitet.
1-lags aluminium PCB er et aluminiumsbasert kobberkledd laminat (et kobberkledd laminat er et substrat for et PCB). PCB i aluminium er faktisk veldig lik FR4 PCB

Varmespredning: Aluminium PCBs ytelse i varmespredning er ganske god sammenlignet med vanlig FR4 PCB. For eksempel har et 1,5 mm tykt FR4 PCB en termisk motstand på 20-22 grader per watt, mens et 1,5 mm tykt aluminiums PCB har en termisk motstand på 1-2 grader per watt.

Termisk ekspansjon: Hvert stoff har sin egen varmeutvidelseskoeffisient. Aluminium (22ppm/C) og kobber (18ppm/C) har svært nære CTE-er. Siden aluminiums-PCB fungerer bra når det gjelder varmeavledning, vil det ikke være noen alvorlige problemer med ekspansjon eller sammentrekning. PCB i aluminium fungerer utmerket, holdbart og pålitelig.
Dimensjonsstabilitet: PCB i aluminium viser dimensjonsstabilitet og stabile dimensjoner. For eksempel, når de varmes opp fra 30-140 grader, endres dimensjonene deres bare med 2,5% -3,0%.
· Andre: Aluminiumskretskort kan brukes i overflatemonteringsteknologi for strømenheter. Aluminium PCB kan effektivt brukes i kretsdesign på grunn av ytelsen når det gjelder termisk utvidelse av kretsdesign. PCB i aluminium bidrar til å forlenge produktets holdbarhet og produktets effekttetthet. Aluminium PCB er også svært pålitelige. PCB i aluminium kan bidra til å redusere den totale størrelsen på produktet og er også et billigere alternativ. PCB av aluminium viser elektromagnetisk skjerming og høy dielektrisk styrke.

Aluminium substrat PCB har utmerket flammehemming, høy mekanisk styrke, dimensjonsstabilitet, etc., spesielt god varmespredning, elektromagnetisk skjerming og flytende tinnegenskaper. Mye brukt i motorsykler; tennere av mobiltelefoner; høyeffekts lysdioder; høyttalere; kraftmoduler; akustiske skjermingssystemer etc.
Projeksjon lampe; Gatelykt; Plantevekst lampe; LED-lampe aluminum substrat; Projeksjon utstyr; Kjøleribbe; Solcellesubstrat; 1-lags aluminiumssubstrat brukt for 90 % av undervannslysene, egnet for 90 % av lampene.
Aluminium PCB er en ideell løsning for produkter med høy tetthet og høy effekt som LED-applikasjoner, strømutstyr, datamaskiner, etc.
Hvis du har termiske problemer i PCB-designen din, bør aluminium være din første vurdering. JBPCB leverer alle typer aluminiumsunderlag, inkludert enkeltsidige aluminiumsunderlag, flerlags aluminiumsunderlag, hybridaluminiumsunderlag, fleksible aluminiumsunderlag, gjennomhullede aluminiumsunderlag, etc. Andre kategorier, for eksempel aluminiumsunderlag for generell bruk, høy termisk ledningsevne aluminiumssubstrater og høyfrekvente aluminium PCB er også tilgjengelige. Hvis du trenger mer informasjon om våre aluminiums-PCB, kan du gjerne kontakte oss.

Q1: Hva er minimumsbestillingsmengden for MCPCB?
A1: Vår MCPCB MOQ varierer med forskjellige varer, støtteordre fra 1 stk.
Q2: Hvilke dokumenter skal vi levere?
A2: PCB: Gerber-filer er bedre, (Protel, power pcb, PADs-filer), PCBA: Gerber-filer og stykkliste.
Q3: Hvilken informasjon må jeg oppgi i tillegg til dokumenter?
A3: Tilbud krever følgende spesifikasjoner:
a) Substrat:
b) Platetykkelse:
c) Kobbertykkelse:
d) Termisk ledningsevne:
e) Overflatebehandling:
f) Farge på loddemaske og silkeskjerm
g) Mengde
Q4: Kan metallkjerne-PCB-er utformes med ladede DIP-komponenter gjennom metallhull?
A4: Ja. Vi er en profesjonell metallkjerne PCB kretskortprodusent, vi har mange års produksjonserfaring, du kan se våre isolasjonshull aluminium PCB detaljer
Q5: Kan vi lage håndverket til følgende bilde?
A5: Ja, det er OK å tegne det du vil.
Spørsmål 6: Hva er tids- og miljøkravene for PCB-lagring av metallkjerne?
A6: Temperaturen og fuktigheten til PCB-lagring av metallkjerne vil påvirke produktets levetid. Under vakuumplastfilmemballasjen er temperaturen 25±2â; luftfuktigheten er 55±5 % RF, og kvaliteten er garantert i 6 måneder. Hvis vakuumplastfilmemballasjen er fjernet eller lagret i mer enn 6 måneder, anbefales det å bake ved 150°C/1 time før produksjon.
