PCB-oppsett

PCB-oppsett

I utformingen er PCB-layout et viktig ledd. Det kan sies at det tidligere forberedelsesarbeidet er gjort for det . I hele PCB-oppsettet er designprosessen til layouten den mest begrensede, ferdighetene er de minste, og arbeidsmengden er størst. Kvaliteten på resultatene av PCB-oppsettet vil direkte påvirke effekten av ledningene, så det kan vurderes at et rimelig PCB-oppsett er det første trinnet til en vellykket PCB-design.
Spesielt er prelayout en prosess med å tenke på strukturen til hele kretskortet, signalflyt, varmespredning og struktur. Hvis pre-layouten mislykkes, vil alle etterfølgende anstrengelser være forgjeves. PCB-layout inkluderer enkeltsidig layout, dobbeltsidig layout og flerlags layout. Det er også to layoutmetoder: automatisk layout og interaktiv layout. Før automatisk layout kan du bruke interaktiv layout til å forhåndslayoute linjene med strengere krav. Kantene på inngangsenden og utgangsenden bør unngås å være tilstøtende og parallelle for å unngå refleksjonsinterferens. Om nødvendig bør jordledningsisolasjon legges til. Oppsettet av to tilstøtende lag bør være vinkelrett på hverandre, og parasittisk kobling vil lett skje parallelt.

Rutinghastigheten for automatisk ruting avhenger av god layout, og rutingsregler kan forhåndsinnstilles, inkludert antall bøyninger av rutingen, antall via, antall steg og lignende. Vanligvis utføres den utforskende varpkablingen først, og de korte linjene kobles raskt sammen, og deretter utføres labyrintkablingen. Og prøv å koble om for å forbedre den totale effekten.

Den nåværende PCB-designen med høy tetthet har allerede følt at det gjennomgående hullet ikke er egnet, det kaster bort mange verdifulle ledningskanaler, for å løse denne motsetningen dukket det blinde hullet og begravde hull-teknologien opp, som ikke bare fullfører funksjonen til det gjennomgående hullet. , og sparer også mange ledningskanaler for å gjøre ledningsprosessen mer praktisk, jevnere og mer komplett. Designprosessen til PCB-kortet er en kompleks og enkel prosess. Bare når folk opplever det selv, kan de få den sanne betydningen av det.

suksessen til et produkt som helhet. Den ene er å ta hensyn til den interne kvaliteten, og den andre er å ta hensyn til den generelle estetikken. Først når begge er perfekte kan produktet betraktes som en suksess.
På et PCB-kort bør utformingen av komponenter være balansert, tett og ryddig, og bør ikke være topptung eller tung.
Vil PCB bli deformert?
Reserverer du en håndverksfordel?
Er MARK-poeng reservert?

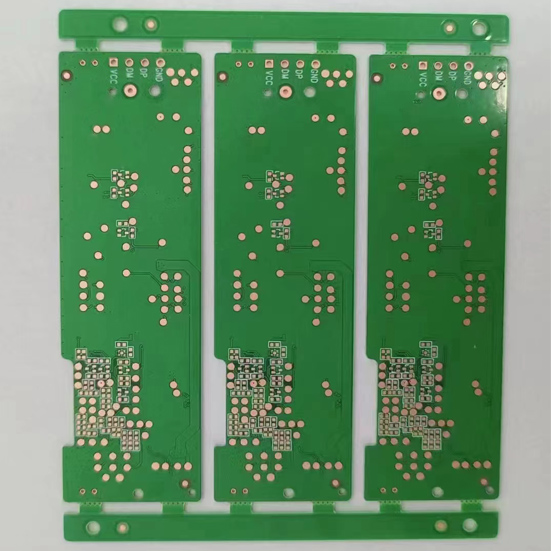

Trenger du et puslespill?
Hvor mange lag kan garanteres for impedanskontroll, signalskjerming, signalintegritet, økonomi, oppnåbarhet?

Stemmer den trykte tavlestørrelsen med behandlingstegningsstørrelsen? Kan den oppfylle kravene til PCB-produksjonsprosessen? Er det noen plasseringsmerker?
Er det noen konflikter mellom komponenter i todimensjonale og tredimensjonale rom?
Er utformingen av komponenter tett og ryddig? Er det hele ferdig?
Kan komponenter som må skiftes ofte skiftes enkelt ut? Er plug-in-kortet enkelt å koble til enheten?
Er det passende avstand mellom termoelementet og varmeelementet?
Er det enkelt å justere det justerbare elementet?
Er det installert en radiator der varmeavledning er nødvendig? Er luftstrømmen jevn?
Er signalstrømmen jevn og forbindelsene kortest?
Motsier støpsler, stikkontakter osv. den mekaniske utformingen?
Har interferensproblemet med linjen blitt vurdert?

under PCB-layout, og begge krever en bypass-kondensator nær strømpinnene, typisk 0,1µF. Pinnen skal være så kort som mulig for å redusere den induktive reaktansen til sporet, og den bør være så nær enheten som mulig

x

under PCB-layout. Hvis strømmen er relativt stor, anbefales det å redusere sporlengde og areal, og ikke løpe over hele feltet.
Koblingsstøy på inngangen kobles inn i planet til strømforsyningens utgang. Byttestøyen til MOS-røret til utgangsstrømforsyningen påvirker inngangsstrømforsyningen til forrige trinn.
Hvis det er et stort antall høystrøms DCDC på kretskortet, vil det være forskjellige frekvenser, høystrøms- og høyspenningshoppforstyrrelser.
Derfor må vi redusere arealet til inngangsstrømforsyningen for å møte strømstrømmen. Derfor, når du legger ut strømforsyningen, er det nødvendig å vurdere å unngå fullborddrift av inngangsstrømforsyningen.

Q1: Hvordan sjekke om PCB-oppsettet er riktig?
A1: a) Hvorvidt størrelsen på kretskortet og behandlingsstørrelsen som kreves av tegningen er i tråd med hverandre.
b ) Om oppsettet av komponentene er balansert og ryddig arrangert, og om alle oppsettene er gjennomført.
c ) , om det er konflikter på alle nivåer. Som for eksempel komponenter, rammer, og om nivået som må trykkes privat er rimelig.
d) Om de vanlig brukte komponentene er enkle å bruke. Som for eksempel brytere, utstyr for innsetting av plug-in-kort, komponenter som må skiftes ofte, etc.
e ) Om avstanden mellom termiske komponenter og varmekomponenter er rimelig.
f ), om varmeavledningen er god.
g ) , om forstyrrelsen av linjen må vurderes
Spørsmål 2: Hva er ferdighetene for PCB-layoutinnstilling?
Designet krever forskjellige rutenettinnstillinger på forskjellige stadier. I layoutstadiet kan store rutenettpunkter brukes for enhetslayout; for store enheter som IC-er og ikke-posisjonerende kontakter, kan en gitterpunktsnøyaktighet på 50~100 mil brukes for layout, mens for motstander Små passive komponenter som kondensatorer og induktorer kan legges ut ved hjelp av et 25 mil rutenett. Nøyaktigheten til de store rutenettpunktene letter enhetsjustering og layoutestetikk.
Q3: Hva er PCB-layoutregler?
A3:a ) Under normale omstendigheter bør alle komponenter plasseres på samme side av kretskortet. Bare når toppkomponentene er for tette, kan enkelte enheter med begrenset høyde og lav varmeutvikling, som brikkemotstander og brikkekondensatorer, plasseres, SMD IC, etc. plasseres i det nedre laget.
b ) Under forutsetningen om å sikre den elektriske ytelsen, bør komponentene plasseres på nettet og anordnes parallelt eller vinkelrett på hverandre, for å være pene og vakre. Generelt er overlapping av komponenter ikke tillatt; arrangementet av komponentene skal være kompakt, og komponentene skal være på hele oppsettet. Den skal være jevnt fordelt og konsistent i tetthet.
c) Minimumsavstanden mellom tilstøtende putemønstre av forskjellige komponenter på kretskortet bør være mer enn 1MM.
d ), er avstanden fra kanten av kretskortet generelt ikke mindre enn 2MM. Den beste formen på kretskortet er et rektangel, og sideforholdet er 3:2 eller 4:3. Når overflatestørrelsen på kretskortet er større enn 200MM x 150MM, bør det vurderes at kretskortet tåler mekanisk styrke.
Q4: Hva er bestillingen for plassering av PCB-layout?
A4: a ) Plasser komponenter som er tett tilpasset strukturen, slik som stikkontakter, indikatorlys, brytere, kontakter, etc.
b ) Plasser spesielle komponenter, som store komponenter, tunge komponenter, varmekomponenter, transformatorer, IC-er, etc.
c ) Plasser små komponenter.
