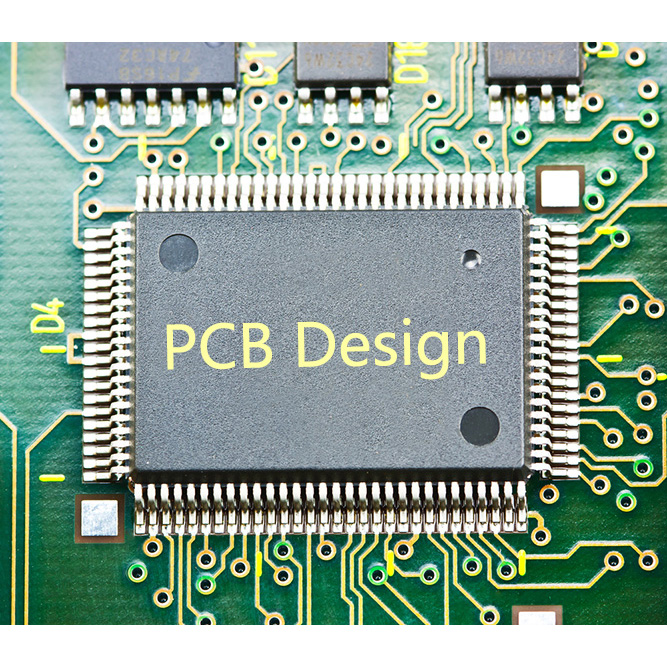

PCB design

Som profesjonell produksjon vil vi gjerne gi deg Jiubao PCB Design. Og vi vil tilby deg den beste ettersalgsservicen og rettidig levering. Med ankomsten av 5G-tiden er PCB et uunnværlig elektronisk produkt i livene våre. Folk blir mer raffinerte og intelligente innen elektroniske produkter, og funksjonene deres blir mer og mer kraftfulle. Selv om integreringen av brikker blir mer og mer streng, blir designkravene til kretskort også høyere og høyere, og PCB-design er spesielt viktig, noe som er relatert til montering og levetid for elektroniske produkter.

Kretskortdesign, også kalt PCB-design, fordi det fulle navnet på kretskortet (også kalt printed circuit board) på engelsk er Printed circuit board, forkortet til PCB, så kretskortdesignet kalles også PCB-design; kretskortdesign, fra håndtegning til mer Storskala komponentbibliotek, kraftig automatisk layout og ruting og andre funksjoner gjør det mer og mer praktisk for våre ingeniører å designe kretskort.

JBpcb FoU- og designteamet kommer fra områdene kommunikasjon, smart utstyr og smarthusdesign, og har rik designerfaring. Profesjonelt forpliktet til å gi kunder relaterte tjenester for elektronisk produkttilpasning, og tilby komplett one-stop-tjeneste for PCB FoU-design og PCBA-behandling.

a) protel, Protel DXP, protel99se, Altium Designer
b)EAGLE layout
c) BORDSTATIONGoing og EE
d) Cadence spb programvare
e) PowerPCB, CAD, CAM350
PCB er basert på kretsskjemaet for å realisere funksjonene som kreves av kretsdesigneren. Utformingen av PCB refererer hovedsakelig til kretsdiagramdesignet, som må vurdere ulike faktorer som utformingen av eksterne tilkoblinger, optimal utforming av interne elektroniske komponenter, optimal utforming av metallforbindelser og via, elektromagnetisk beskyttelse og varmeavledning. . Utmerket kretsskjemadesign kan spare produksjonskostnader og oppnå god kretsytelse og varmeavledningsytelse. Enkelt kretsskjemadesign kan realiseres for hånd, og komplekst kretsskjemadesign må realiseres ved hjelp av datastøttet design.

PCB-designteknologi, inkludert datastøttet produksjonsprosessteknologi, nemlig CAD/CAM350, og lysmalingsteknologi. Følgende introduserer den enkle datastøttede produksjonsprosesseringsteknologien.
Datastyrt produksjon (CAM350) er å utføre ulike prosesser i henhold til den angitte prosessen. For de ulike prosesskravene nevnt ovenfor, må nødvendige forberedelser gjøres før lysmaling. For eksempel må speiling, loddemaskeutvidelse, prosesslinje, prosessramme, linjebreddejustering, senterhull, kontur og andre problemer fullføres i CAM350-prosessen. Spesiell oppmerksomhet bør rettes mot stedene hvor avstanden er for liten i brukerfilen, og tilsvarende behandling må utføres. Fordi prosessflyten og det tekniske nivået til hver fabrikk er forskjellige, for å møte de endelige kravene til brukere, må nødvendige justeringer gjøres i produksjonsprosessen for å møte brukernes krav når det gjelder presisjon og andre aspekter. Derfor er CAM350-behandling en viktig prosess i moderne produksjon av trykte kretser.

a) Korrigering av størrelsen på puten ved å kombinere D-koden.
b) Korrigering av linjebredde ved å kombinere D-kode.
c) Inspeksjon av minimumsavstand, mellom puter og pads, mellom pads og linjer, og mellom linjer og linjer.
d) Inspeksjon av blenderstørrelse og kombinasjon.
e) Kontroll av minimum linjebredde.
f) Bestem ekspansjonsparametrene for loddemasken.
g) Speiling.
h) Legg til ulike håndverkslinjer og håndverksbokser.
i) Linjebreddekorrigering for å korrigere for underskjæringer.
j) Dannelse av et sentralt hull.
k) Legg til konturhjørner.
l) Legg til posisjoneringshull.
n) Pålegging, rotasjon, speiling.
m) Stykker.
o) Grafisk overlagringsbehandling, hjørneskjæring og tangentbehandling.p) Legg til brukerlogo.

Q1: Er du en PCB-kildeprodusent?
A1: Ja, vi er kildefabrikken - OEM/ODM one-stop fra PCB-design til PCBA-produsent.
Q2: Hvilken informasjon må jeg gi for PCB-design?
A2: a) Skjematisk: et komplett elektronisk dokumentformat som kan produsere riktig nettliste;
b) Mekaniske dimensjoner: angi spesifikk posisjon og retningsidentifikasjon av posisjoneringskomponentene, samt identifikasjon av det spesifikke høydegrenseposisjonsområdet;
c) Enhetsemballasje: oppgi komponentemballasjebibliotek eller elektronisk materialspesifikasjon;
d) Kablingsretningslinjer: Beskrivelse av spesifikke krav til spesialsignaler, samt designkrav som impedans og stable-up.
